精密空调作为数据中心重要的基础设施，是保证IT设备正常运行环境不可缺失的配置。空调管路的冷媒作为制冷的必要介质，如何保证冷媒正常流通和转化，是靠空调的热力膨胀阀来完成。膨胀阀是制冷系统的四大组件之一，是调节和控制冷媒流量和压力进入蒸发器的重要装置，也是高低压侧的“分界线”。它的调节，不仅关系到整个制冷系统能否正常运行，而且也是衡量操作工技术高低的重要标志。

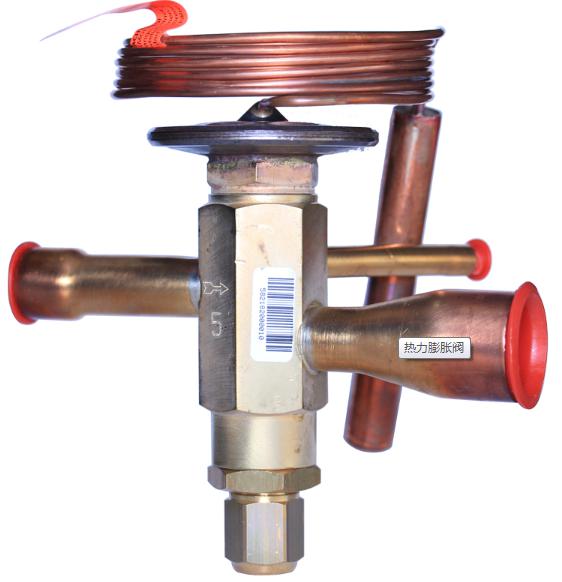

热力膨胀阀的的结构：

      热力膨胀阀由感温包、毛细管、弹性金属膜片、节流阀针、顶杆、定值弹簧和调节螺丝组成。根据膜片对气体压力平衡方式不同可分为内平衡F型和外平衡H型。

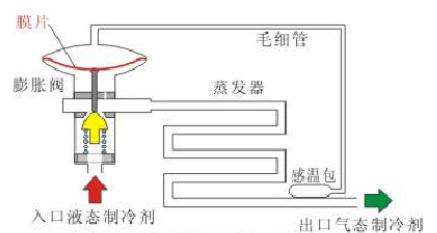

                                        内平衡F型热力膨胀阀                                                   外平衡H型热力膨胀阀

       （1）内平衡式F型热力膨胀阀的工作原理：感温包内充注冷媒，放置在蒸发器出口管道上，感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂温度，膜片下面感受到的是蒸发器入口压力。如果空调负荷增加，液态冷媒在蒸发器内提前蒸发完毕，则蒸发器出口冷媒温度将升高，膜片上压力增大，推动阀杆使膨胀阀开度增大，进入到蒸发器中的冷媒流量增加，制冷量增大；如果空调负荷减小，则蒸发器出口冷媒温度降低，以同样的作用原理使得阀开度减小，从而控制冷媒的流量。

       （2）外平衡式膨胀阀的工作原理：在结构上，外平衡式热力膨胀阀和内平衡式基本相同，其不同之处在于作用在波纹膜片下方的不是蒸发器入口处的冷媒压力，而是经由平衡管连通的蒸发器出口处的冷媒压力。这样就避开了蒸发器的内阻问题，不论内阻是大是小，作用于膜片上方和下方的压力可以根据热度进行调节。


热力膨胀阀的作用：

      1）节流作用：高温高压的液态冷媒经过膨胀阀的节流孔节流后，成为低温低压的雾状的液态冷媒，为制冷剂的蒸发创造条件。
      2）控制冷媒的流量：进入蒸发器的液态冷媒，经过蒸发器后由液态蒸发为气态，吸收热量，降低周围的温度。膨胀阀控制冷媒剂的流量，保证蒸发器的出口完全为气态冷媒。若冷媒流量过大，出口含有液态时，可能进入压缩机产生液击；若冷媒流量过小，提前蒸发完毕，造成制冷不足；

热力膨胀阀的应用：
      内平衡式热力膨胀阀只能适用于蒸发器内阻较小的场合，广泛应用于小型制冷机和空调机。而外平衡式热力膨胀阀可广泛用于因蒸发器压力损失较大时的各类制冷机或空调。

热力膨胀阀的安装：
      热力膨胀阀的安装位置应靠近蒸发器，阀体应垂直放置，不可倾斜，更不可颠倒安装。由于热力膨胀阀依靠感温包感受到的温度进行工作，且温度传感系统的灵敏度比较低，传递信号的时间滞后较大，易造成膨胀阀频繁启闭和供液量波动，因此感温包的安装要紧贴管道固定。
